Komponen yang digunakan:
- 2 IC 74LS688
- 2 RESPACK3
- 1 IC 74LS02
- 2 SW-DIP8
- 1 RES1
- 1 DIODE
- 1 RELAY-SPDT
- 1 NPN1
- 1 BUZZER
CARA MEMBUAT RANGKAIAN KOMPERATOR
- Pertama, buka program schematic capture yang telah diinstal. Lalu pilih file, new
- Klik icon untuk mempermudah saat kita menggambar rangkaian.
- Carilah
kimponen yang digunakan, seperti 2 buah IC 74LS688 (d_ttl.lib), 2 buah
RESPACK3 (device.lib), 1 buah IC 74ls02 (d_ttl.lib), 2 buah SW DIP8
(device.lib), 1 buah RES1 (device.lib), 1 buah DIODE (device.lib), 1
buah RELAY-SPDT (device.lib), 1 buah NPN1 (device.lib), dan 1 buah
BUZZER (device.lib). Lalu susun komponen-komponen tersebut sepeti pada
gambar dibawah ini.
- Lalu hubungkan rangkaian tersebut menggunakan icon dan pada Wiring Tools. Sehingga rangkaian menjadi seperti gambar berikut.
- Buatlah net pada IC 74LS688 dengan menggunakan icon pada Wiring Tool. dan ganti dengan M1 - M8. Dan pada IC 74Ls688 yang satunya dengan J1 - J8.
- Lalu hubungkan M1 sampai M8 dengan menggunakan icon di Wiring Tool dan ditambahakan port untuk masing imputnya dari menit [M1..M8] dan jam [J1..J8]

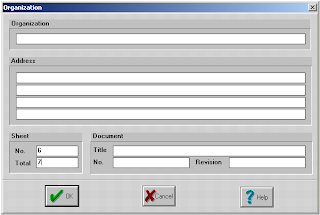

- Setelah rangkaian selesai dibuat, buka kotak
dialog Organization (klik 2x pada sisi luar lembar kerja) pilih Change.
Isi bagian No diisi denah '6' dan Total diisi dengan '7'.
